การต่อกล้องมองหลัง

ต่อกล้องมองหลังกันครับ ที่ผมเลือกเป็นแบบตรงรุ่น (ไม่ต้องเจาะ เอาใส่ตรงไฟส่องป้ายทะเบียนเดิมเลยครับ) , ชิป CCD , อินฟาเหรด แล้วก็ได้มาครับ

การติดตั้งไม่ยากครับสำหรับผมต้องรื้อพรมที่บุกระโปรงท้ายก่อนครับ

จัดการถอดไฟส่องป้ายออกครับ โดยการเลื่อนไปทางซ้ายมือ แล้วงัดขึ้นครับ

จากนั้น ใช้ประแจเบอร์ 10 ไขน๊อตคิ้วป้ายทะเบียนออกครับ จัดการติดกล้องแทนไฟส่องป้ายที่ถอดออก เอาสายสัญญาณร้อยเข้าตัวถังตรงจุกยางตรงกลางครับ

ต่อไปเรามาหา สายไฟถอยกันครับผมเลยต้องรื้อชุดไฟท้ายออกมาเพื่อเช็คโค๊ดสีครับ

โค๊ดสีไฟถอย สายไฟบวก คือ สีเหลือง , ส่วนกราว สีดำ

เมื่อได้โค๊ดสีสายไฟแล้ว เราก็มาต่อสายกันครับ นี่เป็นสายไฟเลี้ยงกล้องมองหลัง กับสายสัญญาณภาพครับ

ใช้ตลับหนีบสายไว้เลยครับ

ส่วนสายสัญญาณภาพ เดินเข้าไปในรถเพื่อต่อกับท้ายวิทยุ ผมเดินไปตามรางขอบประตูรถครับ

แล้วเราก็เอาไปเชื่อมต่อกับท้ายวิทยุรถครับ ทดสอบการงาน ถ้าเข้าเกียร์ถอยหลังภาพจากกล้องต้องติดครับ ถ้าเรียบร้อยแล้วตัดการเก็บสายให้เรียบร้อย

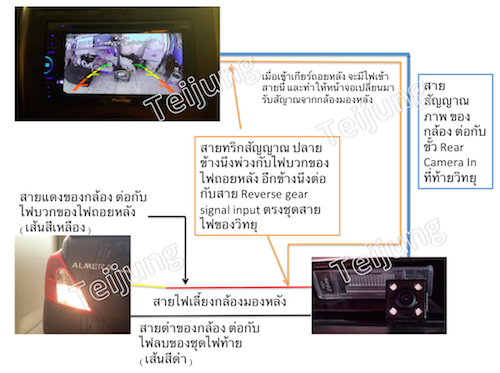

สรุปการต่อสายครับกล้องมองหลังครับ

ผมจะมาทดสอบกล้องมองหลังให้ดูครับ

เมื่อทุกอย่างเรียบร้อย ประกอบกลับ เป้นอันเรียบร้อยครับ
